Dalam dunia teknik sipil dan konstruksi jembatan atau struktur besar lainnya, menyesuaikan desain dengan berbagai beban dan pergerakan adalah hal yang sangat penting. Salah satu komponen krusial yang sering digunakan untuk mendukung struktur sambil tetap memberikan ruang gerak adalah pot bearing.
Meskipun tidak seterkenal expansion joint atau bearing pad, pot bearing memiliki peran yang tak kalah vital dalam mendukung beban vertikal besar sekaligus memungkinkan pergerakan rotasi. Artikel ini akan mengupas secara mendalam apa itu pot bearing, bagaimana cara kerjanya, dan mengapa komponen ini menjadi solusi ideal untuk berbagai proyek infrastruktur modern.
Apa Itu Pot Bearing?

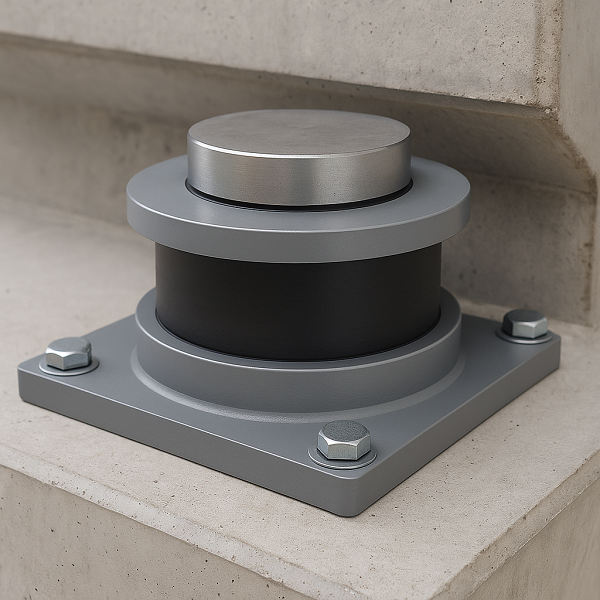

Pot bearing adalah jenis perletakan struktural (structural bearing) yang digunakan untuk menyalurkan beban dari struktur atas (superstructure) ke struktur bawah (substructure) sembari mengakomodasi pergerakan—baik rotasi maupun translasi. Sesuai namanya, pot bearing berbentuk seperti panci (pot) yang berisi elastomer, biasanya karet neoprene, yang tertutup oleh piston baja.
Elastomer ini terperangkap dalam pot dan tidak bisa mengembang secara horizontal, sehingga tekanan besar dari atas justru membuatnya memberikan efek seperti fluida yang bisa menerima rotasi. Di sinilah letak keistimewaannya: kemampuan mendukung beban tinggi sekaligus merespons pergerakan struktur.
Komponen Utama Pot Bearing
Pot bearing terdiri dari beberapa komponen utama:
-
Pot baja: Wadah utama yang menampung karet elastomer.
-
Pad elastomerik: Berfungsi menahan beban dan memungkinkan rotasi struktur.
-
Piston baja: Menutup bagian atas pot dan menekan pad elastomer.
-
Seal atau ring pengunci: Mencegah elastomer keluar dari pot selama beban dikenakan.
Simak Juga: lead rubber bearing dan spherical bearing
Fungsi dan Keunggulan Pot Bearing
Pot bearing dirancang khusus untuk menghadapi kondisi teknis yang berat. Berikut beberapa keunggulan dan fungsinya:
1. Menahan Beban Vertikal Ekstrem
Pot bearing mampu menahan beban vertikal hingga ribuan ton, menjadikannya pilihan utama untuk proyek seperti jembatan, flyover, dan gedung bertingkat tinggi.
2. Mengakomodasi Rotasi
Rotasi akibat pergerakan struktural (misalnya karena beban lalu lintas atau gempa) bisa diatasi tanpa mengganggu kestabilan struktur. Ini sangat penting untuk menghindari retakan dan deformasi permanen.
3. Daya Tahan Tinggi
Dibuat dari material baja dan elastomer berkualitas tinggi, pot bearing dirancang tahan terhadap tekanan tinggi, korosi, dan cuaca ekstrem.
4. Pemeliharaan Minimal
Berbeda dengan beberapa sistem bearing lain, pot bearing tidak memerlukan pelumasan rutin, membuatnya efisien dari segi biaya pemeliharaan.
Aplikasi Pot Bearing dalam Proyek Konstruksi
Pot bearing umumnya digunakan pada struktur yang mengalami pergerakan besar atau beban sangat berat. Beberapa contoh penggunaannya:
-
Jembatan panjang yang harus menahan perubahan suhu, beban kendaraan, dan pergeseran tanah.
-
Flyover dan jalan layang, terutama yang dibangun di kawasan urban dengan getaran tinggi.
-
Bangunan bertingkat tinggi atau stadion, yang memerlukan daya tahan ekstra terhadap beban dinamis dan angin.
-
Pelabuhan dan dermaga, untuk struktur yang bergerak karena beban kapal atau pergeseran fondasi.
Cek Juga: Modular Joint
Perbandingan Pot Bearing dan Elastomeric Bearing Pad
Meskipun memiliki fungsi serupa, yakni sebagai tumpuan struktur, pot bearing dan elastomeric bearing pad memiliki perbedaan signifikan. Pot bearing memiliki kapasitas beban yang jauh lebih tinggi dibanding elastomeric bearing pad. Ia juga lebih mampu mengakomodasi rotasi yang kompleks, terutama pada struktur yang bergerak secara dinamis.
Sementara itu, elastomeric bearing pad lebih cocok untuk struktur dengan beban sedang dan pergerakan rotasi terbatas. Dari sisi harga, pot bearing memang lebih mahal, namun sebanding dengan daya tahannya yang lebih tinggi dan kemampuannya menahan beban berat dalam jangka panjang.
Tips Memilih Pot Bearing Berkualitas
Untuk memastikan performa optimal, berikut beberapa hal yang perlu diperhatikan saat memilih pot bearing:
-
Sertifikasi produk: Pastikan bearing sudah memenuhi standar internasional seperti EN 1337-5 atau AASHTO.
-
Material teruji: Pilih pot bearing dengan baja berkualitas tinggi dan elastomer bersertifikat.
-
Vendor terpercaya: Gunakan penyedia bearing berpengalaman yang dapat memberikan layanan teknis lengkap mulai dari desain hingga pemasangan.
Dalam dunia konstruksi yang semakin kompleks, pot bearing hadir sebagai solusi teknis yang cerdas. Dengan kemampuannya menahan beban vertikal besar dan mengakomodasi rotasi struktur, komponen ini menjadi pilihan ideal untuk proyek-proyek infrastruktur berskala besar.
Bagi Anda yang tengah merancang jembatan, flyover, atau struktur dinamis lainnya, memahami fungsi dan cara kerja pot bearing bukan lagi pilihan, melainkan keharusan. Pastikan Anda memilih pot bearing berkualitas dari penyedia yang terpercaya agar proyek Anda tidak hanya kokoh, tetapi juga tahan lama.
